电气配线、防雷与接地电气配线

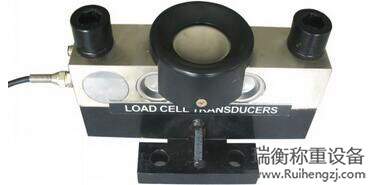

称重传感器、位移传感器的信号线应采用1.0mm2以上的屏蔽导线，绝对不能使用普通铜线，屏蔽导线尽量采用单独穿金属保护管或金属桥架敷设，称重传感器、位移传感器的信号屏蔽导线的屏蔽层应单端接地，如接仪表机壳或接传感器电源地，如果多块仪表一起安装，可将相同电压等级、相同类别的配线合在一起布线。
不同电压等级的信号线与电源线、开关量输人输出线应分开敷设，尽量远离。
如果仪表和变频器等电器设备安装在同一个控制柜内，建议仪表电源前加一级滤波器，滤波器距离仪表越近越好。多块仪表安装在一起时，可以将仪表电源并联在一起然后接滤波器的输出。变频器前后加一级高频滤波器可减小对其他设备的影响，滤波器可以用大磁环自制，4根电源线在磁环上同向绕3——5圈即可，另外变频器输人输出电源线要绞在一起布线并使用4线制接线，绝对不能将变频器3根输出电源线通过不同的途径连接到接线端子上。
雷电的破坏性
在一些相对空旷场地安装的电子皮带秤，有可能遭受雷击而损坏。雷击过程会引起区域内大气层电磁场出现强烈变化，表现为以下四种物理现象：
（1）直击雷。雷电直接击在建筑物上，产生电效应、热效应和机械力。
（2）静电感应。雷电现象可以引起地面静电场发生变化，使接触物体的带电导体产生极高电位的感应电荷。
宁波地磅维修认为（3）电磁感应。雷电发生时由于磁场中带电导体切割磁力线的作用，使周围空间形成快速变化的电磁场，在导电物体上产生感应电压和电磁涡流。
（4）电磁辐射。雷电现象产生时，地磅仪表周围磁场中电流的快速变化形成电磁辐射。
由于电子皮带秤的工作性质是弱电形式的低电压，其周围环境应禁止强电场、强磁场的存在。所以由于雷电引起的上述四种物理现象对电子皮带秤极具破坏性。
